Spontaneus Potential Log (SP Log)

            Nih sekilas review mengenai tugas SP log saya, yang ribetnya kagak ketulungan, mungkin lebih ribet dari kasus konspirasi seribu tahunya zionis dan lebih WAW dari kisah seorang telematika yang tiba-tiba jadi mentri olahraga... mantep kan? mantep tuh..

          Tapi selow aja, udah selese inih,, jadi sekalian biar saya bisa ngurangin timbangan dosa ntar di akherat jadi saya bagikan sama elo-elo semua biar kagak sesat..

Sedikit yang perlu kalian ketahui soal SP log ( Spontaneous Potential Log ) :

• log Sp adalah rekaman perbedaan potensial listrik antara elektroda dipermukaan yang tetap dengan elektroda yang terdapat di lubang bor yang bergerak naik turun

• ini adalah gambar realnya dan hasil dari log SP :

Pengukuran untuk seluruh kedalaman sumur dilakukan dengan mengukur beda potensial listrik antara kedua elektroda, sementara recording elektrode ditarik dengan kabel ke permukaan

• SP log merupakan suatu logging yang dapat digunakan untuk menentukan lithologi dari formasi batuan dan mengetahui resistivitas
• Satuan SP log dalam mili-volt

Fungsi Dari SP Log :

1. Mencari zona-zona permeable
2. Menghitung harga tahanan jenis air formasi ( Rw )
3. Menentukan tebalan lapisan permeable
4. Menghitung banyaknya lempung dalam suatu reservoir ( Clay Content )
5. Membedakan lapisan bersih dan shale

yang saya ketahui, ada 2 jenis grafik atau pembacaan nilai SP log, yaitu :

1. SP log Sclumberger dan
2. SP Log Haliburton

untuk kesempatan kali ini, saya akan membahas mengenai pembacaan SP log Haliburton dulu, untuk yang Sclumberger akan menyusul di kesempatan lain..

kita ambil sebuah studi kasus :

Kita akan mencari nilai Rw pada kedalaman 1390.

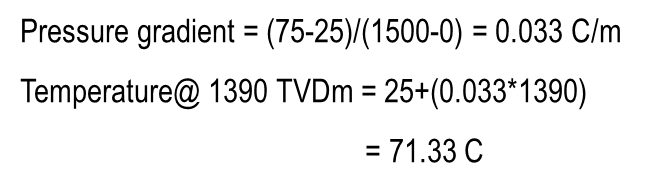

langkah paling awal adalah menentukan Pressure Gradien dan Temperatur @ 1390, caranya :

setelah itu, kalian bisa konversikan nilai temperature ke dalam satuan F untuk memudahkan nantinya di pengerjaan Sclumberger.

setelah itu, langsung masuk ke grafik ini :

begini cara dapetin nilai Rmf @ 1390 :

Penjelasan :

Step 1 :

untuk langkah pertama, tarik suhu yang awal ( T1 atau T surface, tadi diketahui sebesar 77 F) keatas

Step 2 :

Tarik juga garis dari Rmf @ 77 F ke kiri ( diket Rmf = 0.09 ) sampai bertemu dengan garis yang berasal dari T surface pada step 1

sebelum ke step 3, tandai dulu letak pertemuan T dan Rmf @ 77 F tadi, kita sebut saja dengan titik temu

Step 3 :

Tarik garis ke atas pada T2 ( 160.4 F) sampai posisi/garis yang sama titik temu

Step 4 :

kemudian tarik ke samping kiri untuk mendapatkan nilai Rmf @ 160.4 F, pada soal didapat 0.045 ohm-m

udah pada paham?? lanjut ke grafik haliburtonnya...

oh iya sedikit mengingatkan,  jika Temperature diketahua dalam bentuk F, maka penarikan garis dilakukan dari bawah. Tapi jika dalan satuan C, penarikan garisnya dari atas ( ada keterangan di grafik )

cuss.. lanjoott..

ini grafik Haliburton

dari sini didapat nilai Rw

ini cara ngerjainya...

sebenarnya cara ngerjainya relatif sama dengan step sebelumnya, tapi untuk memudahkan akan tetap saya jelaskan..

variabel yang telah kita dapat yaitu :

• Rmf @ 1390 : 0.045
• SSP : -25
• T @ 1390 : 160.4 F

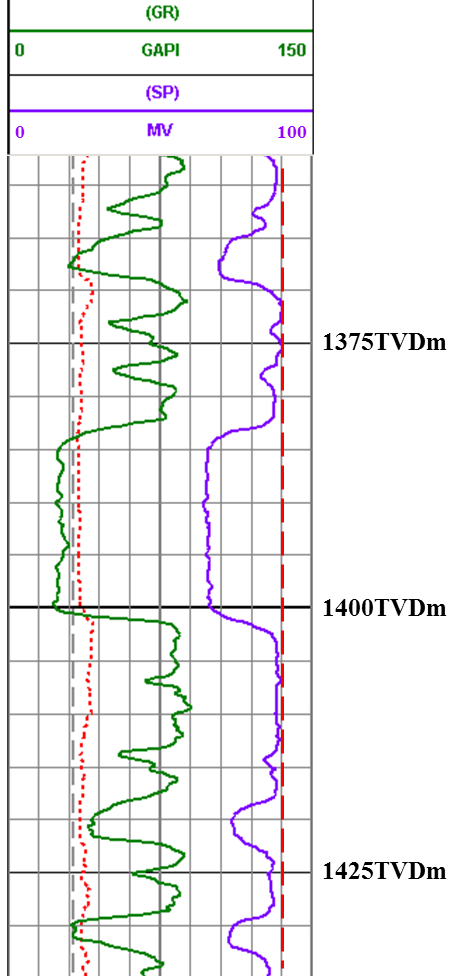

nilai SSP dapet darimana? padahal di soal kagak ada..

yah dicari lah le..

gini caranya :

udah ngerti kan?? nyook dilanjut..

Penjelasan dari Grafik Haliburton :

Step 1 :

seperti telah diketahui, nilai Rmf @ 160.4 F = 0.045 ohm-m, jadi plotkan di titik 0.045 dan tarik garis ke atas sampai bertemu dengan garis yang bernilai 160.4 F (jika tidak ada garisnya, perkirakan saja dimana letak temperature tersebut), kita sebut lagi Titik Temu

Step 2 :

Setelah di plotkan dengan garis 160.4 F, tariklah garis ke kiri, maka akan didapat nilai SSP ( di soal sekitar 60),

Step 3:

kemudian jumlahkan dengan SSP awal yang telah dicari, jadi 60 + (-25) = 45

Step 4 :

Kemudian tarik garis lagi ke kanan sampai bertemu dengan garis/letak yang segaris dg Titik Temu

Step 5 :

dan terakhir, tarik garis ke bawah dan baca nilai yang tertera, maka itulah nilai Rw dari grafik Haliburton, pada contoh nilai yang didapat adalah 0.026 omh-m

Siip kan? udah pada ngerti kan?? simple kan? simple pala mu soak..

itu sekilas soal pencarian nilai Rw di grafik Haliburton, udah pasti bener? kagak tau juga, dosen saya si ngasihnya itu, kalo salah ya silakan hubungi apotek terdekat..

udahan dulu yee.. pegel juga buat ginian. yang Sclumberger entaran lagi, puanjang soalnya..

CMIIW ~
